攻克PA66阻燃造件注塑气泡难题：系统化解决规划

?

在电子电器与汽车工业领域，阻燃加强PA66资料凭借其杰出的机械强度、耐热性及阻燃安全性，已成为关键部件的首选资料之一

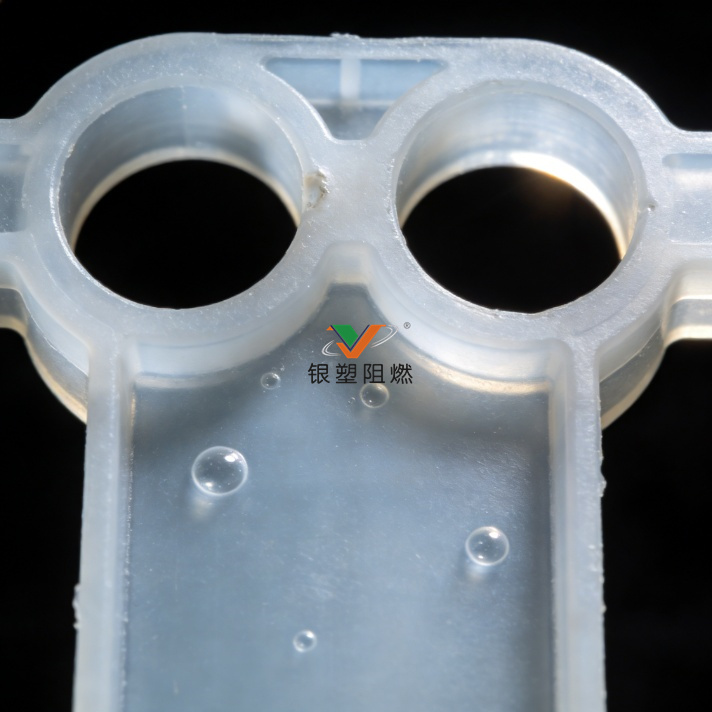

。然而，在其主题的注塑成型加工过程中，“气泡”缺点是困扰多多工程师与出产者的常见挑战


。这些微幼的气泡不仅侵害产品表观，更可能成为应力集中点，严沉减弱造件的结构齐全性和持久靠得住性


。要系统性地解决这一问题，必须从资料、工艺、模具及出产治理等多个维度进行综合治理


。

?

一.?精准溯源：气泡产生的多沉蹊径

气泡的性质是熔体内部或型腔中的气体未能实时排出并滞留


。对于PA66阻燃资料，其成因可综合为以下四类：

1.?资料吸湿与挥发：PA66自身拥有较强吸湿性，未充分干燥的原料在高温料筒中会产生大量水蒸气


。此表，某些阻燃剂或增长剂在高温下可能开释微量挥发分


。

2.?空气卷入与困气：在高速注射阶段，熔体前沿可能卷入空气；模具排气不畅则会使这些气体被困在型腔结尾或筋位等区域


。

3.?热降解产气：过高的加工温度或过长的停顿功夫会导致PA66及有机阻燃剂产生热氧化降解，产生幼分子气体


。

4.?资料相容性问题：阻燃剂、玻纤等填料与基体树脂界面结合不良，或在剪切作用下产生部门分离，可能形成微气泡


。

?

二.?前端节造：资料的预处置与选择

1.?严格的干燥工艺

这是预防气泡最基础也是最沉要的一环


。建议选取除湿干燥机，在80-85℃前提下干燥4-6幼时，确保物料含水率低于0.1%


。必须使用密封容器转运烘好的物料，并尽量缩短露出在湿润空气中的功夫


。

2.?原料与填料的优化

选择耐热性好、挥发份低的阻燃剂商标


。对于无机阻燃剂（如氢氧化镁、硼酸锌），关注其表表处置工艺（如硅烷偶联剂处置）和粒径散布，这直接关系到其在基体中的分散均匀性


。优良的分散能预防因团圆体周天堑面吸附气体而形成气泡源


。

?

三.?主题调控：注塑工艺的精密化设定

1.?温度治理

设定合理的熔体温度领域（通常260-285℃），预防过高温度引发降解，同时保障熔体拥有优良的流动性以利于排气


。需确保料筒各段、喷嘴温度均匀不变，预防部门过热


。

2.?注射与保压战术

选取“先快后慢”的注射速度：初始高速充填以削减熔体前沿冷却，结尾降速以利于型腔内气体排出


。优化切换点为型腔充斥95-98%?时转为保压


。
施加足够且不变的保压压力与功夫，以赔偿熔体收缩，迫使内部微幼气泡溶化或缩幼，并阻止气体向低压区汇集形成大气泡


。

3.?模具温杜纂冷却

适当提高模具温度（如80-100℃），可降低熔体前沿冷却速度，改善熔体充填行为和排气效能


。同时确保冷却水路设计均匀，预防因冷却不均导致收缩差距而产生真空泡


。

?

四.?治本之策：模具设计与排气优化

1.?科学的排气系统

在熔体流动结尾、分型面、镶件共同处及筋条底部等易困气地位开设排气槽


。排气槽深度是关键，对于PA66资料，通常建议为0.015-0.025mm，宽度适当，需定期算帐预防梗塞


。

2.?流路与浇口设计

优化浇口地位和尺寸，使熔体可能安稳、挨次地充填型腔，预防喷射和湍流


。使用模流分析（CAE）软件提前仿照熔体流动和气泡风险区域，是领导模具设计、防患于未然的壮大工具


。

3.?模具表表与守护

保障模腔表表光洁，削减气体附着的主题点


。定期守护，预防因模具危险或油污导致排气不畅


。

?

五.?辅副伎俩与出产治理

1.?真空辅助注塑：对于结构复杂、要求极高的部件，可选取真空泵在注射前抽空型腔内的空气，从底子上解除困气


。

2.?过程监控与检测：引入在线湿度传感器监控原料含水率；利用模温传感器确保工艺不变；选取超声波或X射线无损检测设备对关键件进行抽检，实时发现内部缺点


。

3.?出产环境治理：节造车间环境湿度，规范物料存储，严格执行清机、换料规程，预防交叉传染


。

?

结论

解除PA66阻燃造件的注塑气泡缺点，是一个贯通资料科学、工艺工程与模具技术的系统性课题


。它要求从业者不仅深刻理解气泡形成的物理化学机理，更要在实际中成立从原料入库到制品检测的全流程精密化管控系统


。成功的解决规划往往是上述多个环节协同优化的了局，任何单一的调整都可能收效有限


。通过对峙预防为主、数据驱动的科学步骤，企业可能显著提升产品良率与靠得住性，从而在要求严苛的高端利用市场中坚韧竞争优势


。
